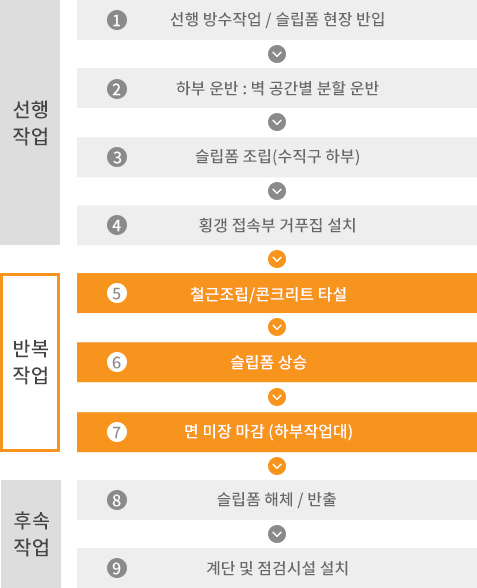

방수작업 → 슬립폼 현장 반입 및 지상조립 → 슬립폼 하부 운반 → 슬립폼 기계장치 조립 (수직구 하부) → 횡갱 접속부 거푸집 설치

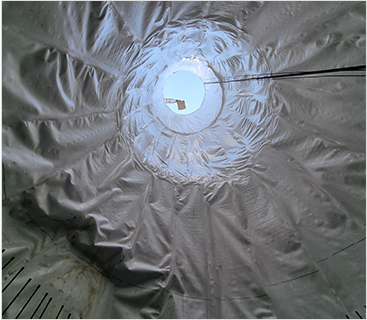

01방수작업

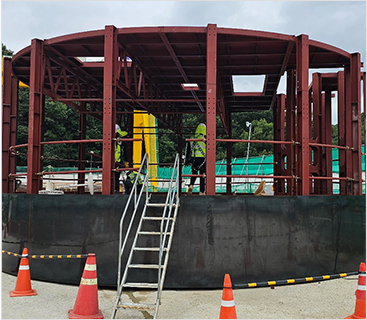

02슬립폼 반입 및 지상조립

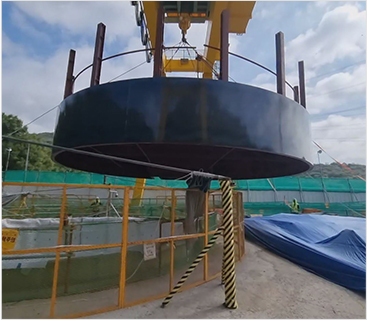

03슬립폼 하부 운반

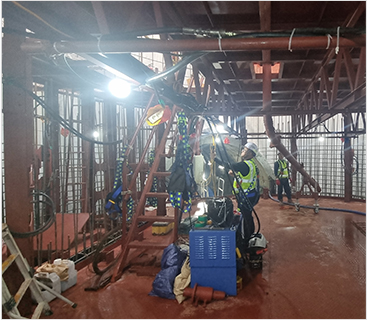

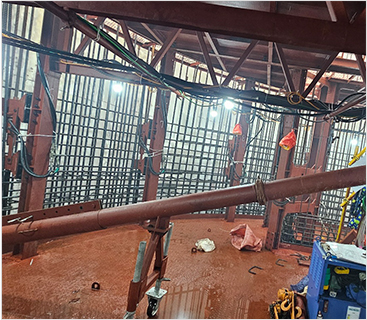

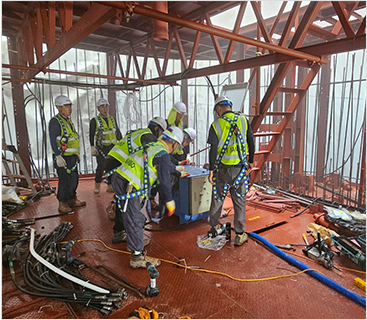

04슬립폼 기계장치 조립

05슬립폼 조립 완료

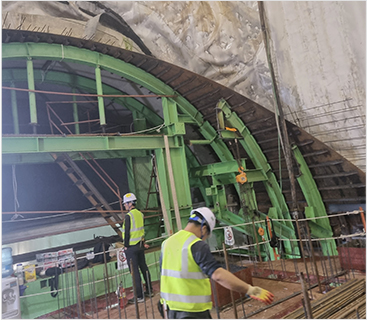

06횡갱 접속부 거푸집 설치

벽체 철근 조립 → 횡갱 접속부 철근 조립 → 브라켓 인서트 플레이트 조립 → 내벽 개구부 설치 → 콘크리트 타설 → 슬립폼 상승 → 벽체 미장 마감

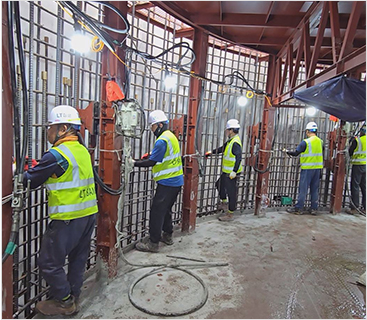

01벽제 철근 조립

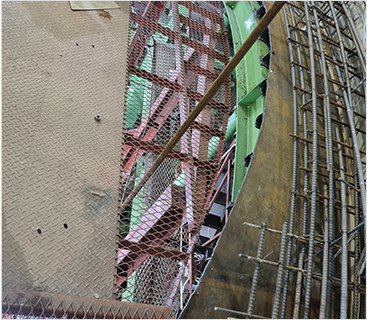

02횡갱 접속부 철근 조립

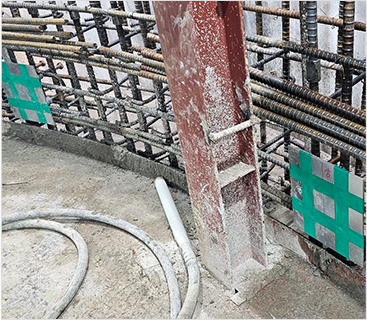

03브라켓 인서트 P.L 설치

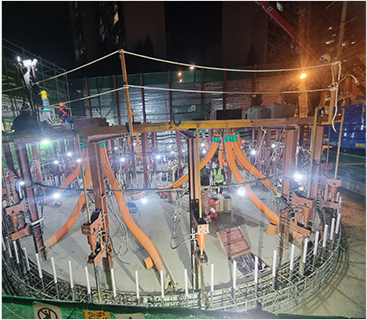

04콘크리트 타설

05슬립폼 상승

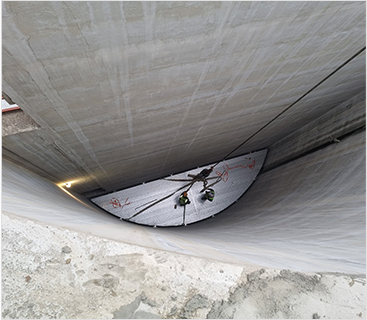

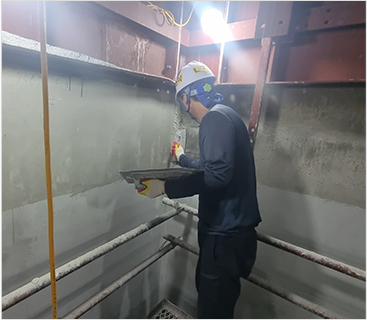

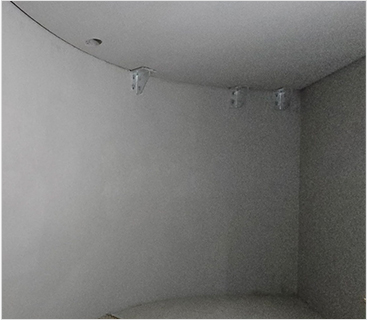

06벽체 미장 마감

슬립폼 해체 / 반출 → PC(철제) 슬래브 마감 및 계단 설치

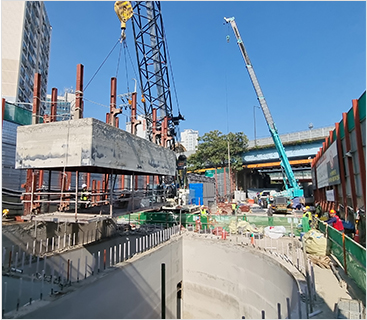

01슬립폼 해체

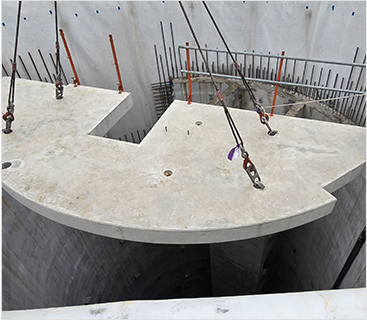

02PC 슬래브 설치

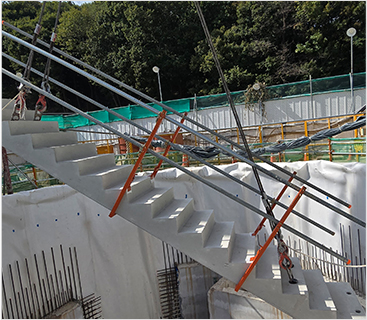

03PC 계단 설치

04철제 계단 설치

05철제 점검로 설치

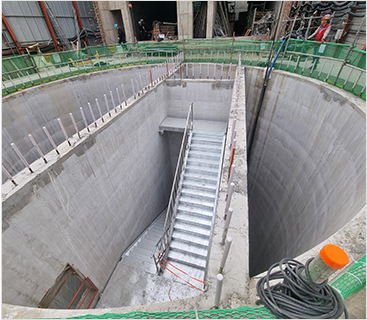

06시공완료 내부전경

구분	1회 타설수량(㎥)	타설시간	1회상승높이(M)	누계상승높이(M)	투입인수(인)	비고
1회	5.0~6.0	8:00	0.3	0.3	20
2회	5.0~6.0	9:10	0.3	0.6	20
3회	5.0~6.0	10:20	0.3	0.9	20
4회	5.0~6.0	11:30	0.3	1.2	20
5회	5.0~6.0	14:00	0.3	1.5	20
6회	5.0~6.0	15:30	0.3	1.8	20
ㅡ		22:00 (마감시간)	ㅡ	ㅡ	5	공폼 상승 등 기타 작업
계	30.0~36.0				25

※ 1M 상승 시 타설 수량 약 15㎥ (외경 10M 기준), 추가 여굴시 타설 양은 증가할 수 있음
