Home > 사업분야 > CAP가교

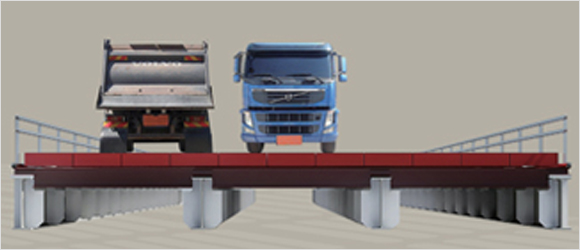

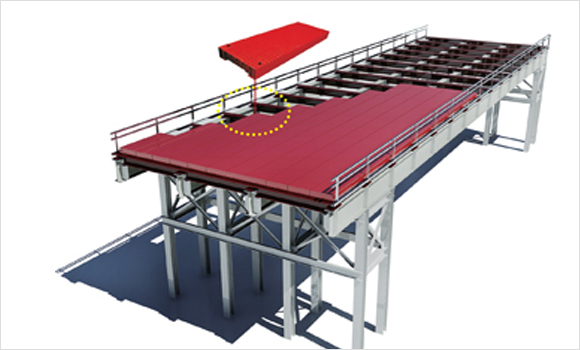

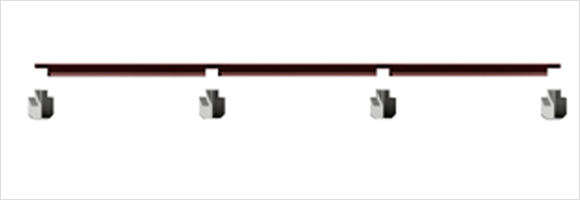

연속화된 일체형가로보 상단에 복공판의 장변이 교축방향으로 배치

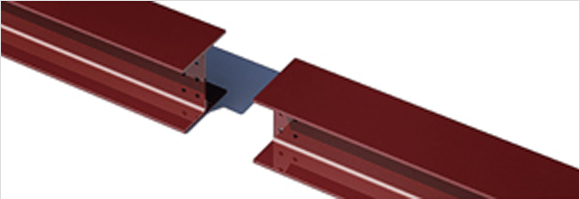

1. 거더이음시 현장용접 배제로 품질우수

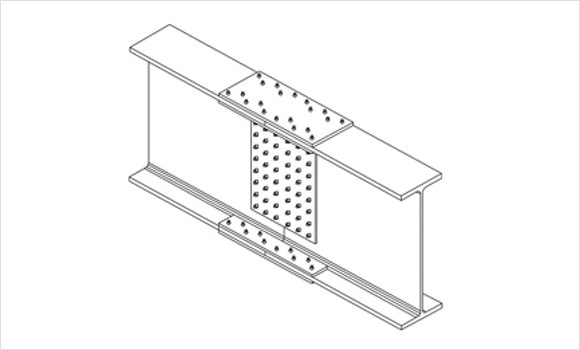

2. 상, 하플랜지 볼트체결로 시공성 우수

CAP 공법

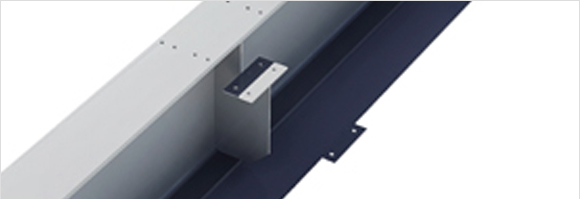

  • 거더 수직보강재

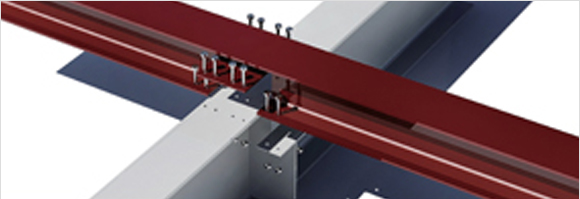

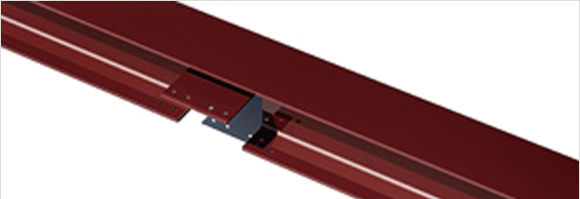

  • 일체형 가로보

  • 체결방법

    • 거더 간격유지 및 비지지길이 확보역할
    • 연속화된 일체형 가로보 설치간격 (L=2.0M)
    • 거더 배치간격 조정자유 (B=2.5 ~ 3.0M)
    • 가로보 일체시공

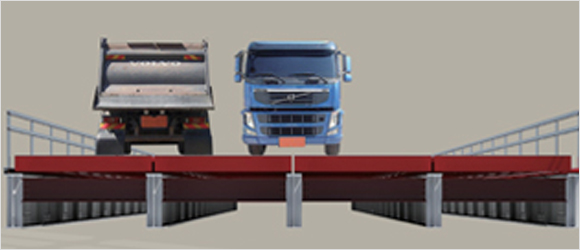

    • 복공판 장변이 교축방향으로 배치
    • 복공판 1개소당 차륜 최대 1개소 재하
    • 복공판과 차륜의 JOINT부 감소
    • 연속화된 일체형 가로보에 의해 각 거더에 하중이 균일하게 분배
    • 거더 배치간격 B=2.5 ~ 3.0M로 조정자유

기존 공법

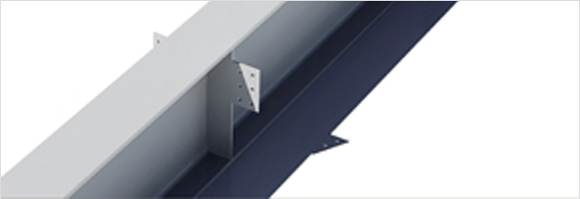

  • 거더 수직보강재

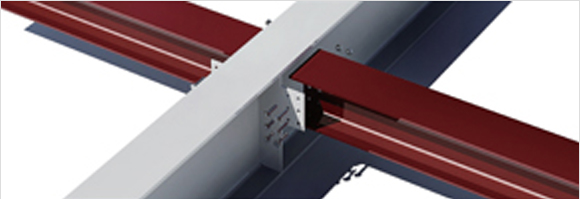

  • 분절형 가로보

  • 체결방법

    • 거더 간격유지 및 비지지길이 확보역할

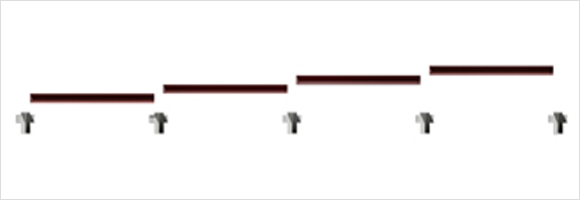

    • 가로보 설치간격 (L=2.5M ~ 3.0M)
    • 거더 배치간격 규격화 (B=2.0M)
    • 가로보 개별시공
    • 복공판 단변이 교축방향으로 배치
    • 복공판 1개소당 차륜 최대 2개소 재하
    • 복공판과 차륜의 JOINT부 증가
    • 거더에 하중이 직접 지지되는 구조
    • 거더 배치간격 B=2.0M로 고정

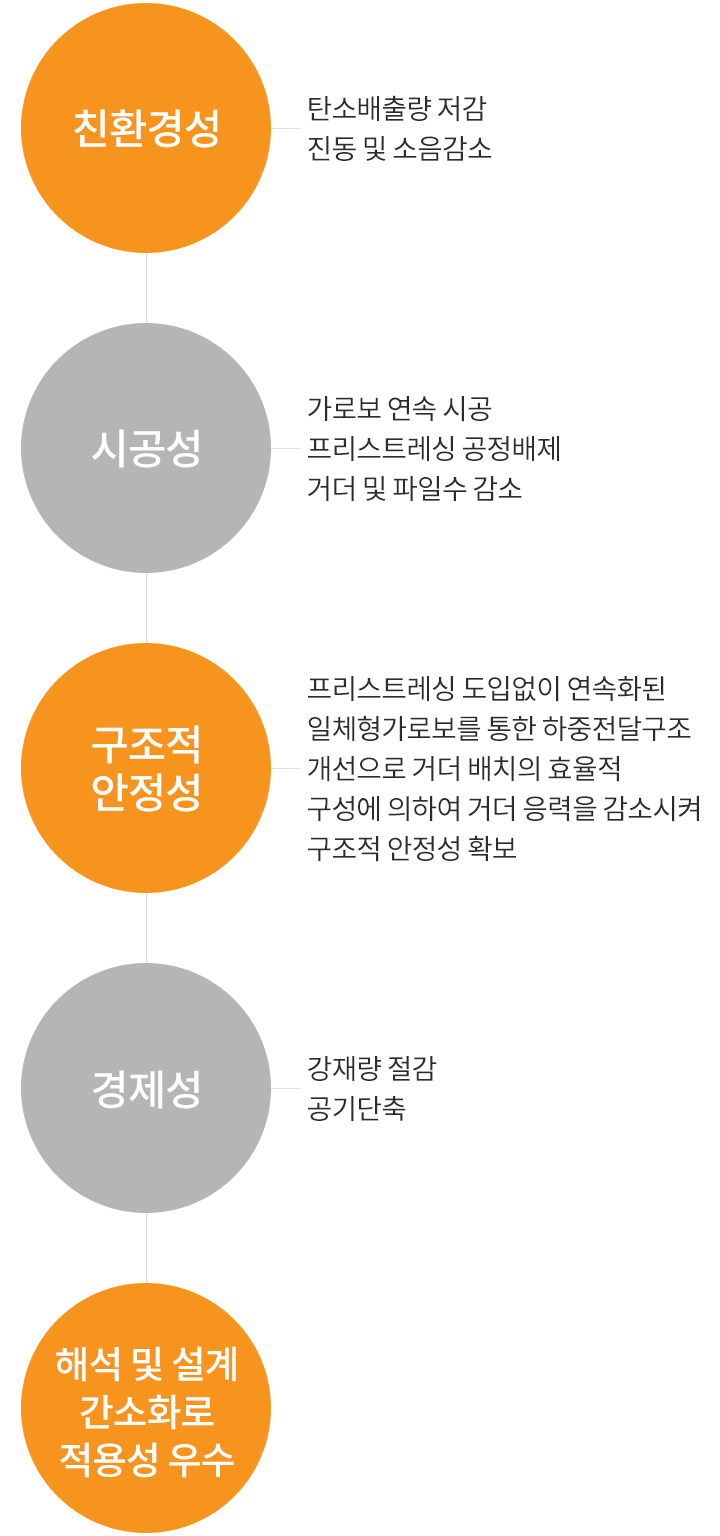

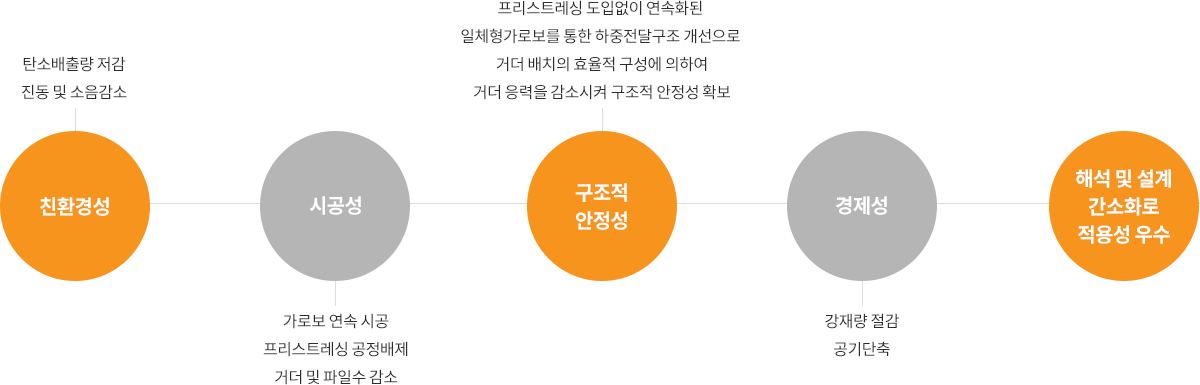

CAP 공법 효과

  • 복공판 파손율 감소
  • 소음 및 진동감소
  • 주행성능 향상
  • 거더 및 파일 수량감소
  • 가로보 역할개선 (하중전달구조개선)
  • 연속화된 가로보의 일체시공으로 공기단축
  • 거더배치 간격조정에 의한 거더 및 파일수량 감소

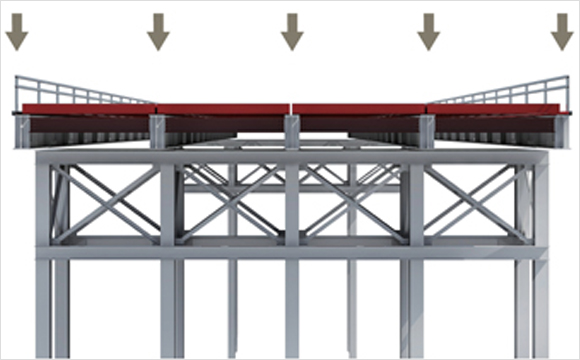

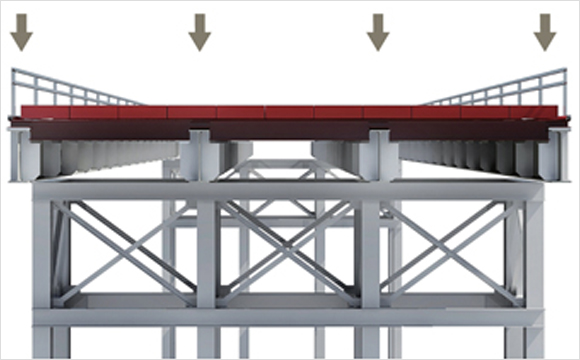

하중전달구조

CAP 공법

  • 활하중

  • 복공판

  • 하중분배

  • 가설벤트

  • 지반

연속화된 일체형 가로보를 통한 하중전달구조개선
거더에 균일한 하중분배로 구조적 효율성 극대화

기존 공법

  • 활하중

  • 복공판

  • 거더

  • 가설벤트

  • 지반

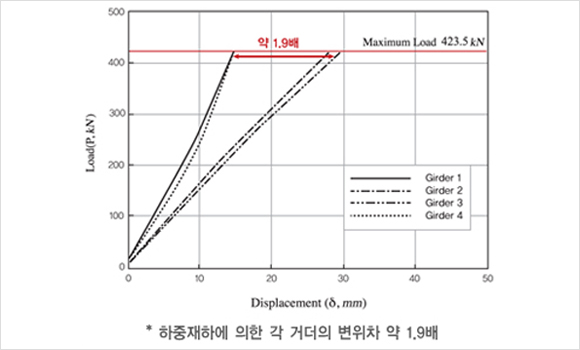

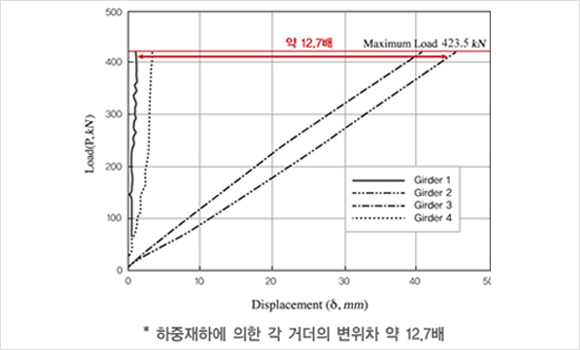

구조적 거동평가실험

CAP 공법

기존 공법
