구조적 기능

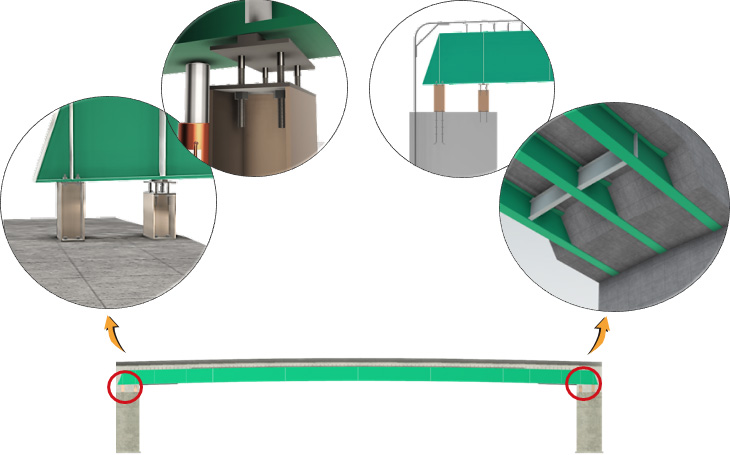

더블포스트 설치 및 인상으로 강거더에 선행하중을 도입하여 우각부의 모멘트를 분산시키는 간결한 구조
시공성

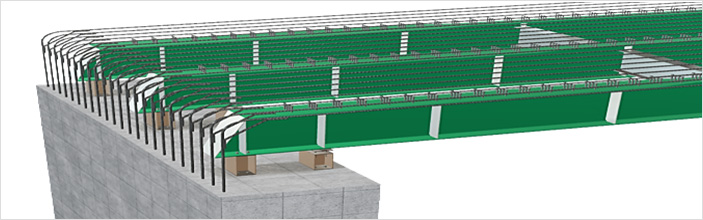

단순 I-Beam 거더로 제작기간이 짧음
더블포스트 설치 후 바로 거더설치 가능하며 별도 인장작업대가 불필요하여 작업공정이 단순함
거더에 별도 Plate설치로 상푸거푸집설치 간편
경제성
간결한 구조로 낮은 형고 및 단면 절감으로 공사비 절감
설치공정이 단순하여 공사기간 및 설치비 절감
구분 | 더블포스트 라멘교 | 강합성계열 라멘교 | PF계열 라멘교 |
---|---|---|---|
총 공사비 | 170~190만원 / ㎡ | 190~220만원 / ㎡ | 210~250만원 / ㎡ |
비고 | 직접기초 기준이며 파일공사비 별도 계상 |
구분 | 더블포스트 라멘교 | 강합성계열 라멘교 | PF계열 라멘교 | |
---|---|---|---|---|
거더형고 (슬래브포함) |
L=10m | 0.6m | 0.6m | 0.7m |
L=15m | 0.7m | 0.7m | 0.8m | |
L=20m | 0.8m | 0.8m | 0.9m | |
L=25m | 0.9m | 1.0m | 1.0m | |
L=30m | 1.0m | 1.1m | 1.2m | |
L=35m | 1.2m | 1.3m | 1.3m | |
L=40m | 1.4m | 1.6m | 1.5m |
